11.01.2018
В программе «Полигон Про» можно выполнить упорядочивание координат или заполнить недостающие обозначения точек. Для этого в таблицах предусмотрена дополнительная функция «Упорядочить координаты».
Рассмотрим ситуации, когда необходимо выполнить упорядочивание координат:
Если в дереве объектов присутствуют два объекта с одинаковыми обозначениями, но для одного заполнены столбцы, соответствующие характерным точкам («! Обозначение характерных точек», «X сущ, м» и «Y сущ, м»), а для другого заполнены столбцы уточняемых точек («Обозначение уточняемых точек», «X уточ, м» и «Y уточ, м»), то, используя функцию упорядочивания координат, можно автоматически объединить эти объекты. В результате будут упорядочены существующие и уточняемые координаты объекта.

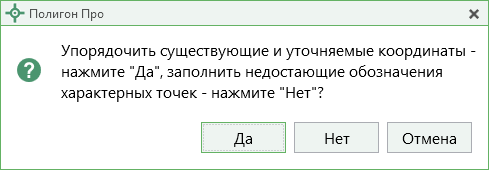

Нажмите на кнопку – «Упорядочить координаты», в появившемся сообщении нажмите «Упорядочить»:

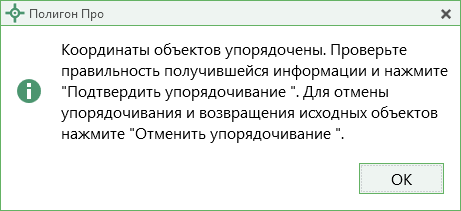

После этого Вы увидите сообщение об успешном выполнении данной функции.

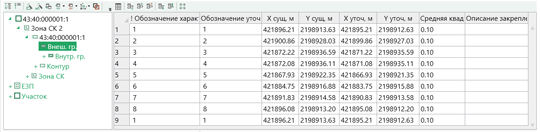

После выполнения функции упорядочивания объекты будут объединены, координаты будут упорядочены, т.е. будут сопоставлены точки с одинаковым наименованием и координатами.
Вы можете подтвердить или отменить упорядочивание координат.
При корректном выполнении функции нажмите – «Подтвердить упорядочивание» на панели инструментов таблицы.
При необходимости отмены упорядочивания нажмите – «Отменить упорядочивание», и объекты будут возвращены в исходное состояние.
Если в объектах, для которых требуется выполнить упорядочивание координат, имеется разное количество точек, либо точки различны, то для точек, которые не удалось сопоставить, на месте недостающей информации будет добавлен прочерк «-».

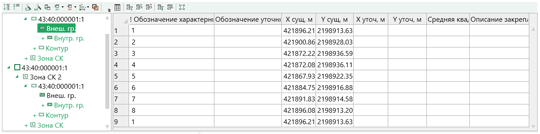

Например, присутствуют два объекта с одинаковыми обозначениями, для которых необходимо выполнить упорядочивание координат:

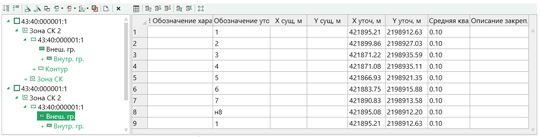

В объекте с характерными точками присутствует точка «9», которая отсутствует в объекте с уточняемыми точками. А в объекте с уточняемыми точками есть точка «н8», которой нет в объекте с характерными точками.
Нажмите на кнопку – «Упорядочить координаты», в появившемся сообщении нажмите «Упорядочить»:
После этого Вы увидите сообщение об успешном выполнении данной функции.
После выполнения функции упорядочивания объекты будут объединены, координаты будут упорядочены, т.е. будут сопоставлены точки с одинаковым наименованием и координатами.

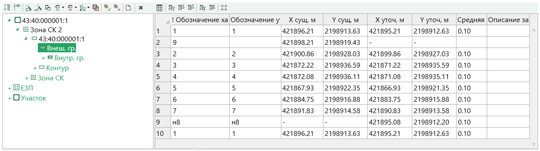

В данном примере:
Точка «н8» отсутствует в объекте с характерными точками, поэтому на месте координат характерных точек установлен прочерк «-».
Точка «9» отсутствует в объекте с уточняемыми точками, поэтому на месте координат уточняемых точек установлен прочерк «-», а также отсутствует обозначение уточняемой точки и средняя квадратическая погрешность.
Вы можете подтвердить или отменить упорядочивание координат.
При корректном выполнении упорядочивания нажмите – «Подтвердить упорядочивание» на панели инструментов таблицы.
При необходимости отмены упорядочивания нажмите – «Отменить упорядочивание», и объекты будут возвращены в исходное состояние.
Если в одном из объектов, для которых требуется выполнить упорядочивание координат, присутствует внутренняя граница, то при выполнении функции упорядочивания координат внесенная информация будет объединена, и на месте недостающей информации будет добавлен прочерк «-».
Например, присутствуют два объекта с одинаковыми обозначениями, для которых необходимо выполнить упорядочивание координат:

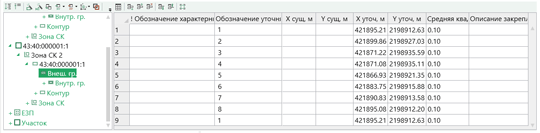

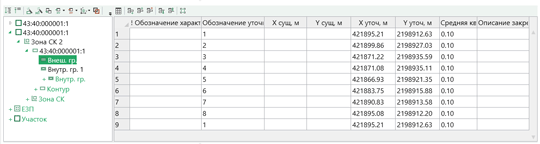

Объект с уточняемыми точками, внешняя граница

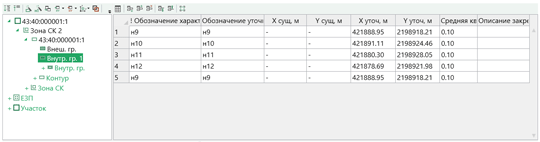

Объект с уточняемыми точками, внутренняя граница
Нажмите на кнопку – «Упорядочить координаты», в появившемся сообщении нажмите «Упорядочить»:
После этого Вы увидите сообщение об успешном выполнении данной функции.
После выполнения функции упорядочивания объекты будут объединены, координаты будут упорядочены, т.е. будут сопоставлены точки с одинаковым наименованием и координатами.
В данном примере:

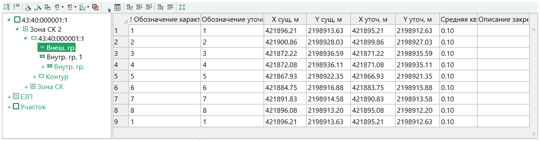

Упорядоченные координаты, внешняя граница
Упорядоченные координаты, внутренняя граница
Вы можете подтвердить или отменить упорядочивание координат.
При корректном выполнении упорядочивания нажмите – «Подтвердить упорядочивание» на панели инструментов таблицы.
При необходимости отмены упорядочивания нажмите – «Отменить упорядочивание», и объекты будут возвращены в исходное состояние.
Если объекты, для которых требуется выполнить упорядочивание координат, имеют несколько контуров, то информация в процессе упорядочивания будет объединена в одном объекте, а на месте недостающей информации будет добавлен прочерк «-».
Например, присутствуют два объекта с одинаковыми обозначениями, для которых необходимо упорядочить координаты:

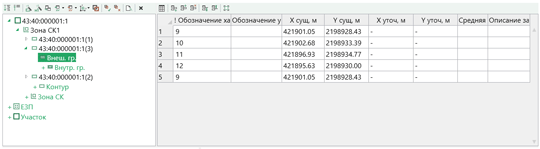

Объект с характерными точками, контур №1

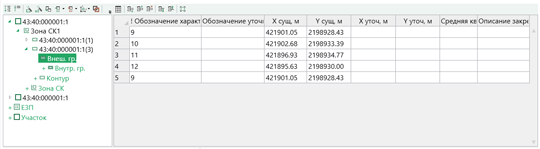

Объект с характерными точками, контур №3

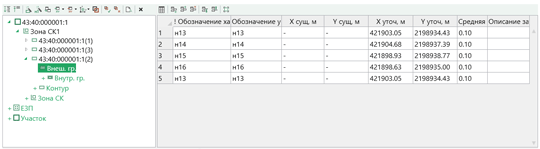

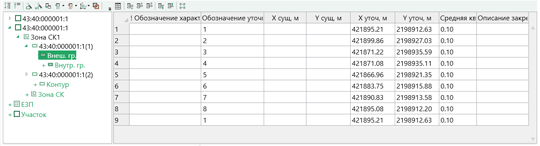

Объект с уточняемыми точками, контур №1

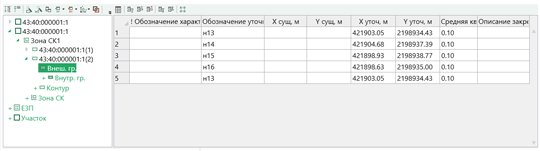

Объект с уточняемыми точками, контур №2
Нажмите на кнопку – «Упорядочить координаты», в появившемся сообщении нажмите «Упорядочить»:
После этого Вы увидите сообщение об успешном выполнении данной функции.
После выполнения функции упорядочивания объекты будут объединены, координаты будут упорядочены, т.е. будут сопоставлены точки с одинаковым наименованием и координатами.
В данном примере:

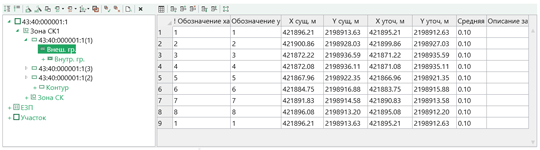

Упорядоченные точки, контур №1
Упорядоченные точки, контур №2
Упорядоченные точки, контур №3
Вы можете подтвердить или отменить упорядочивание координат.
При корректном выполнении функции нажмите – «Подтвердить упорядочивание» на панели инструментов таблицы.
При необходимости отмены упорядочивания нажмите – «Отменить упорядочивание», и объекты будут возвращены в исходное состояние.
