01.10.2020

Как указать зону системы координат и ее код в модулях для формирования техпланов

В XML-схеме технического плана 06 версии для указания системы координат присутствует обязательный элемент CsCode. Элемент состоит из кода субъекта (XX – две цифры) и номера зоны (X – одна цифра), разделенных точкой.


Примечание: код субъекта – это номер кадастрового округа, номер зоны – номер зоны картографической проекции, представляет собой цифру от 0 до 9.


Например:


  • для системы координат «МСК-74, зона 1» код - 74.1:
  • <EntitySpatial CsCode="74.1" Name="МСК-74, зона 1">


  • для системы координат «МСК-50, зона 2» код - 50.2:
  • <EntitySpatial CsCode="50.2" Name="МСК-50, зона 2">

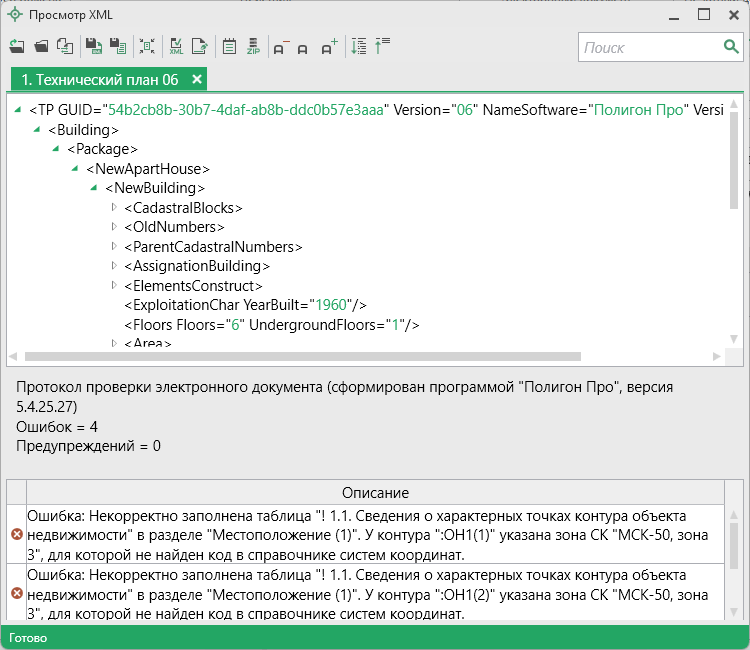

Если при выгрузке проекта в XML возникла ошибка «… не найден код в справочнике систем координат»:


Протокол проверки электронного документа.png



Вам необходимо указать код системы координат, в которой располагается объект.


Для этого:

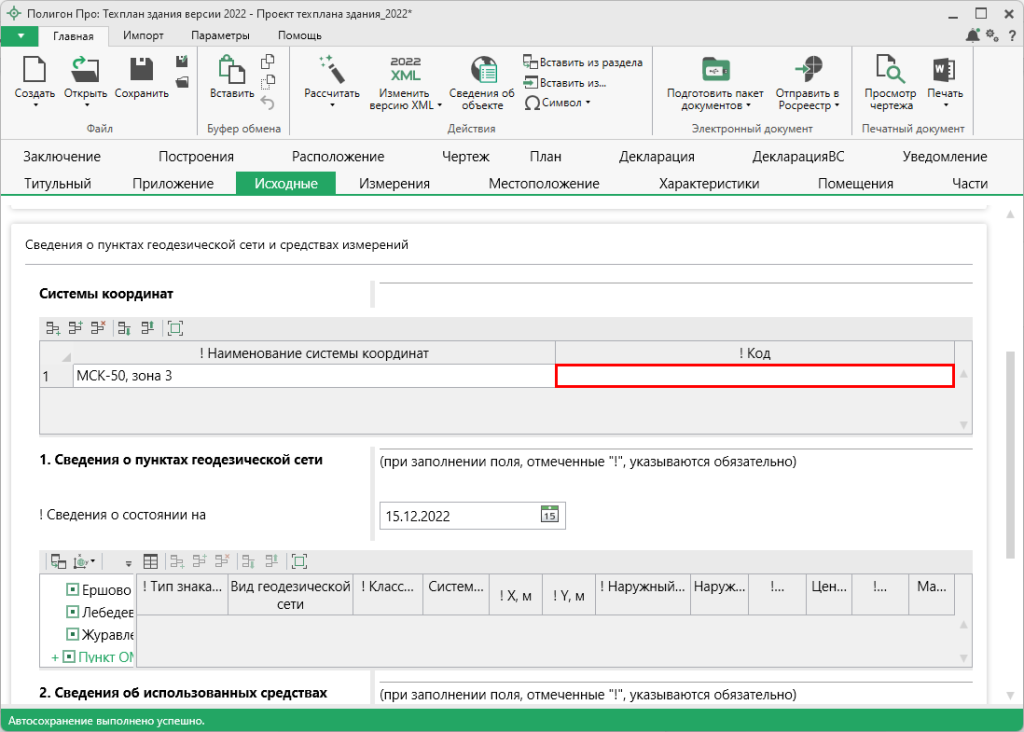

  • в разделе «Исходные» в таблице «Системы координат» укажите код системы координат в соответствующем поле:

Добавление кода СК в Исходные.png



или


  • перейдите в раздел, где возникла ошибка. В таблице координат раскройте выпадающий список с системами координат и нажмите кнопку «Редактировать...»:

Добавление кода СК в Местоположение.png



Откроется редактор накапливаемого списка:


Редактор накапливаемого списка.png


Найдите нужную систему координат и в столбце «Код» укажите ее код в формате «XX.X» (описание формата см. выше).


Сохраните изменения и выгрузите проект повторно.


Также в редакторе накапливаемого списка можно добавить новые системы координат или удалить те, которые не используются:


  • для удаления выделите нужную строку и нажмите кнопку  ;
  • для добавления выделите строку и нажмите:


     – чтобы добавить новую строку ниже;


     – чтобы добавить новую строку выше.

Затем укажите наименование и код (в формате «XX.X») системы координат.
