05.11.2020

Выполнение пространственного анализа в модуле «Графика»

Вкладка «Кадастр» в модуле «Полигон Про: Графика» содержит инструмент для выполнения пространственного анализа, который позволяет определить пересечения и наложения объектов на чертеже.



Пространственный анализ можно выполнить как с допуском, так и без него.


Допуск – это максимально допустимое значение для пересечения чертежей и наложения их друг на друга, при котором пространственный анализ не будет выдавать ошибку.




  1. Пространственный анализ без допуска
  2. Для выполнения пространственного анализа без допуска выберите в выпадающем списке пункт «Без допуска» в меню кнопки «Пространственный анализ»:



    После проверки, если не было обнаружено пересечений/наложений, откроется сообщение об успешном прохождении анализа:

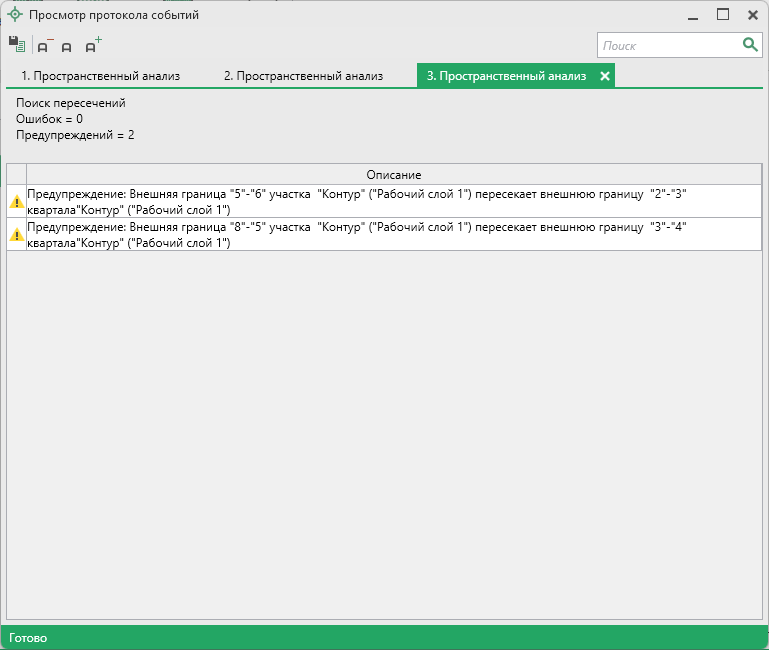

    Если пересечения или наложения будут обнаружены, откроется протокол, а на чертеже будет отображено пересечение:


    Протокол событий.png




    Чтобы перейти из протокола к части границы или точкам, в которых была обнаружена ошибка, дважды щёлкните левой кнопкой мыши по описанию ошибки.



  3. Пространственный анализ с допуском
  4. Для выполнения пространственного анализа с допуском выберите в выпадающем списке пункт «С допуском» в меню кнопки «Пространственный анализ»:



    После нажатия на кнопку откроется диалоговое окно «Допуск». Введите допуска в метрах:



    На основе введённого значения будет произведена проверка.


    Если пересечение меньше заданного допуска, откроется сообщение об успешном прохождении проверки:

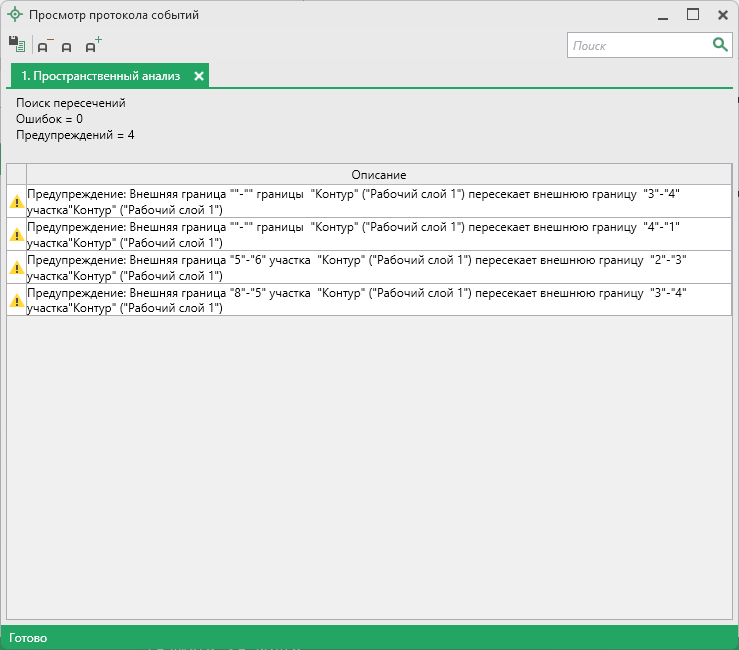

    Иначе откроется протокол с ошибкой, а на чертеже будет отображено пересечение/наложение:


    Протокол событий с допуском.png
