Вкладка "Инструменты"

Вкладка "Инструменты" содержит основные инструменты и функции для работы с чертежом.

image alt center

Инструменты сгруппированы в пять панелей: "Буфер обмена", "Выделение", "Действия", "Инструменты", "Фигуры".

На панели "Буфер обмена" располагаются инструменты для работы с буфером обмена:

  • image - "Вставить" (Ctrl + V);
  • image - "Копировать" (Ctrl + C);
  • image - "Вырезать" (Ctrl + X);
  • image - "Отменить" (Ctrl + Z).


На панели "Выделение" располагаются инструменты для выделения объектов на чертеже:

  • image - позволяет нажатием левой кнопки мыши выделить объект.

    Как работать с выделением?

    Данный инструмент работает совместно с режимом:

    • image, который позволяет выделять объекты целиком вместе с их примитивами (точками и линиями);
    • image, который позволяет выделять только отдельные примитивы объектов (точки и линии), а также объекты без их примитивов.

    Если выбран режим "Выделять объекты":

    • Чтобы выделить площадной объект, выберите инструмент "Выделить", щелкните левой кнопкой мыши в пределах нужного объекта.

      image alt center

      Если необходимо выделить несколько объектов одновременно – зажмите клавишу Ctrl и последовательно выделяйте нужные объекты.

    • Чтобы выделить линейный объект, выберите инструмент "Выделить", щелкните левой кнопкой мыши по контуру объекта.

      image alt center

      Выделить точку можно простым нажатием левой кнопки мыши.


    Если выбран режим "Выделять примитивы":

    • Чтобы выделить площадной объект, выберите инструмент "Выделить", щелкните левой кнопкой мыши в пределах выделяемого объекта.

      image alt center

    • Чтобы выделить линейный объект выберите инструмент "Выделить" и, удерживая кнопку Ctrl, выделите все необходимые примитивы.

      image alt center

      Чтобы выделить несколько подряд идущих точек, зажмите на клавиатуре Shift, выделите первую и последнюю точку нужного диапазона.

      Чтобы выделить примитивы другого объекта, нажмите и удерживайте комбинацию клавиш Ctrl+Shift, и последовательно выделите необходимые примитивы.

      Выделить точку можно простым нажатием левой кнопки мыши.


  • image - позволяет выделить прямоугольную область чертежа.

    Как выделить область?

    Выберите инструмент "Выделить область" и, удерживая левую кнопку, выделите требуемую область.

    image alt center

    Примечание

    Выделяются только те объекты, которые целиком попадают в область выделения.


  • image - позволяет выделить все объекты на текущем слое.
  • image - позволяет снять выделение со всех объектов на текущем слое.
  • image - позволяет включить режим выделения объектов. В данном режиме объекты выделяются целиком вместе с их примитивами (точками и линиями).
  • image - позволяет включить режим выделения примитивов. В данном режиме выделяются только отдельные примитивы объектов (точки и линии), а также объекты без их примитивов:

    • Для выделения нескольких подряд идущих точек зажмите клавишу Shift, выделите первую и последнюю точку нужного диапазона;
    • Чтобы дополнить выделенный диапазон точек, удерживая комбинацию клавиш Ctrl+Shift, выделите необходимые точки;
    • Для выделения нескольких примитивов удерживайте клавишу Ctrl и левой кнопкой мыши щелкайте по необходимым примитивам.

    При работе с любым из инструментов выделение происходит не только в области чертежа, но и на панели объектов.


На панели "Действия" располагаются инструменты для перемещения, изменения размеров и удаления объектов чертежа:

  • image - позволяет изменить конфигурацию объекта с помощью объединения, пересечения, группирования или вычитания.

    image alt center

    • "Объединение" - позволяет выполнить слияние нескольких объектов в один.

      Для объединения выделите два и более площадных объекта и нажмите данную кнопку. При этом площадные объекты должны быть смежными либо накладываться друг на друга. Посмотреть работу функции

    • "Пересечение" - позволяет выделить фрагмент наложения нескольких объектов в отдельный объект.

      Для нахождения пересечения выделите два и более площадных объекта и нажмите данную кнопку. При этом площадные объекты должны быть смежными либо накладываться друг на друга. Посмотреть работу функции

    • "Группирование" - позволяет выделить несколько объектов в отдельные объекты с учетом их наложения.

      Для группирования выделите два и более площадных объекта и нажмите данную кнопку. При этом площадные объекты должны быть смежными либо накладываться друг на друга. Посмотреть работу функции

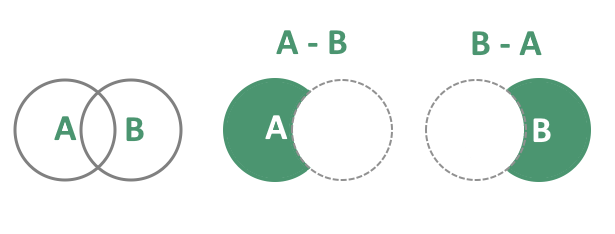

    • "Вычитание" - позволяет выделить свободные от наложения фрагменты в отдельные объекты.

      Для вычитания выделите два и более площадных объекта и нажмите данную кнопку. При этом площадные объекты должны накладываться друг на друга. Посмотреть работу функции

      Внимание!

      Вычитание выполняется из первого выбранного объекта.


  • image - позволяет перемещать выделенные объекты и примитивы относительно любой точки видимой области чертежа или относительно якорной точки.

    • Чтобы переместить объект относительно любой точки, выделите объект, удерживая левую кнопку мыши, перемещайте объект. Посмотреть работу функции
    • Чтобы переместить объект относительно якорной точки, выделите объект, удерживая левую кнопку мыши, переместите якорную точку. Затем, удерживая левую кнопку мыши, переместите объект. Посмотреть работу функции
  • image - позволяет изменять размеры выделенных объектов и примитивов с помощью рамки или ручного ввода.

    • Чтобы изменить размер: выберите объект, включите данный режим и с помощью появившейся рамки измените размер. Посмотреть работу функции
    • Чтобы изменить размер с помощью ручного ввода: выберите объект, включите режим изменения размера и ручного ввода, в окне выберите как изменять размер: в процентах или метрах, введите нужные значения и нажмите "Применить". Посмотреть работу функции
  • image - позволяет повернуть объект с помощью рамки или ручного ввода.

    image alt center

    • Чтобы повернуть объект: выберите объект, включите данный режим, удерживая левую кнопку мыши, поверните объект. Посмотреть работу функции
    • Чтобы повернуть объект с помощью ручного ввода: выберите объект, включите режим ручного ввода и поворота, в окне выберите как поворачивать: по часовой стрелке или против, введите угол поворота и нажмите "Применить". Посмотреть работу функции
  • image - позволяет отразить объект по горизонтали, по вертикали или зеркально.

    image alt center

    • Чтобы отразить объект по горизонтали или вертикали: выберите объект и в меню кнопки "Отразить" выберите нужный способ.
    • Чтобы отразить объект зеркально: выберите объект, нажмите на кнопку "Отразить" или выберите из меню пункт "Зеркально", поставьте точку относительно которой необходимо отразить объект и, удерживая левую кнопку мыши, отражайте объект. Посмотреть работу функции
  • image - позволяет удалить выделенные объекты.

    Чтобы удалить объект, выделите объект и нажмите данную кнопку. Аналогичное действие можно выполнить, нажав клавишу Del.

    Чтобы удалить объект через панель объектов, найдите его в дереве и выделите, затем нажмите кнопку "Удалить".


На панели "Инструменты" располагаются инструменты работы с объектами и областью чертежа:

  • image - позволяет построить внутреннюю границу объекта.

    Выберите инструмент и, щелкая левой кнопкой мыши, расставьте точки внутренней границы внутри внешней границы.

  • image - позволяет создавать объекты по координатам или углу и длине. Функция работает со всеми фигурами, кроме текста.

    • Чтобы построить объект по координатам: выберите инструмент, включите режим ручного ввода и введите координаты X и Y. Для добавления точки нажмите копку "Добавить" (аналогичное действие выполняет клавиша Enter). Для завершения построения нажмите правой кнопкой мыши и выберите пункт "Завершить построение". Посмотреть работу функции
    • Чтобы построить объект по углу и длине: поставьте первую точку, введите угол и длину. Для добавления точки нажмите копку "Добавить" (аналогичное действие выполняет клавиша Enter). Для завершения построения нажмите правой кнопкой мыши и выберите пункт "Завершить построение". Посмотреть работу функции
  • image - позволяет замкнуть контур выделенного объекта и сделать его площадным.

    При замыкании контура в таблицу с координатами будет добавлена замыкающая точка, а на чертеже появится отрезок между последней точкой и начальной (замыкающей) точкой исходного объекта.

  • image - позволяет разомкнуть контур выделенного объекта и сделать его линейным.

    При размыкании контура из таблицы с координатами будет удалена замыкающая точка, а на чертеже будет удален советующий отрезок, образованный замыкающей и предпоследней точкой объекта.

  • image - позволяет объединить несколько объектов в один многоконтурный объект.

    Выделите несколько объектов и нажмите кнопку "Объединить контуры". Откроется окно "Объединить в многоконтурный объект", выберите тип многоконтурного объекта из выпадающего списка, откуда перенести семантическую информацию, и укажите новое обозначение объекта. Если необходимо пронумеровать контуры по порядку, установите соответствующую галочку.

  • image - позволяет включить режим привязки к точкам объектов и к узлам сетки. Активировать функцию можно, нажав комбинацию клавиш Ctrl+G на клавиатуре.

  • image - позволяет включить режим привязки к линиям объектов и к линиям сетки. Активировать функцию можно, нажав комбинацию клавиш Ctrl+L на клавиатуре.

  • image - позволяет добавить выноску для подписи объекта или точки.

    image alt center

    • Нажмите кнопку "Выноска" или "Добавить выноску" (в меню кнопки "Выноска"), установите левой кнопкой мыши место, куда нужно добавить выноску. Вы можете добавить выноску для точки, подписи объекта или в произвольном месте чертежа.
    • Чтобы удалить выноску, выделите ее и нажмите кнопку "Удалить выноски".


На панели "Фигуры" содержатся инструменты для формирования объектов в области чертежа:

  • image - позволяет создать объекты типа "Полигон".

    Последовательно расставьте точки формируемого объекта и завершите его построение. После завершения построения образовавшийся объект станет площадным. Аналогичное действие можно выполнить, нажав комбинацию клавиш Ctrl+2 на клавиатуре. Посмотреть работу функции

  • image - позволяет создать объекты типа "Полилиния".

    Последовательно расставьте точки формируемого объекта и завершите его построение. После завершения построения образовавшийся объект, в отличие от полигона, останется линейным. Аналогичное действие можно выполнить, нажав комбинацию клавиш Ctrl+3 на клавиатуре. Посмотреть работу функции

  • image - позволяет создать объекты типа "Окружность" нужного радиуса. Аналогичное действие можно выполнить, нажав комбинацию клавиш Ctrl+4 на клавиатуре. Посмотреть работу функции

  • image - позволяет создать объекты типа "Точка". Аналогичное действие можно выполнить, нажав комбинацию клавиш Ctrl+6 на клавиатуре.
  • image - позволяет создать объекты типа "Прямоугольник" нужного размера. Аналогичное действие можно выполнить, нажав комбинацию клавиш Ctrl+5 на клавиатуре. Посмотреть работу функции
  • image - позволяет добавить текст в рабочую область.

    Нажмите кнопку, установите курсор в нужную область и введите текст. Аналогичное действие можно выполнить, нажав комбинацию клавиш Ctrl+1 на клавиатуре.

  • image - позволяет добавить дополнительные соединения между точками объектов.

    Выберите инструмент и выделите существующие точки, между которыми необходимо добавить соединение.
