Раздел "Линии"

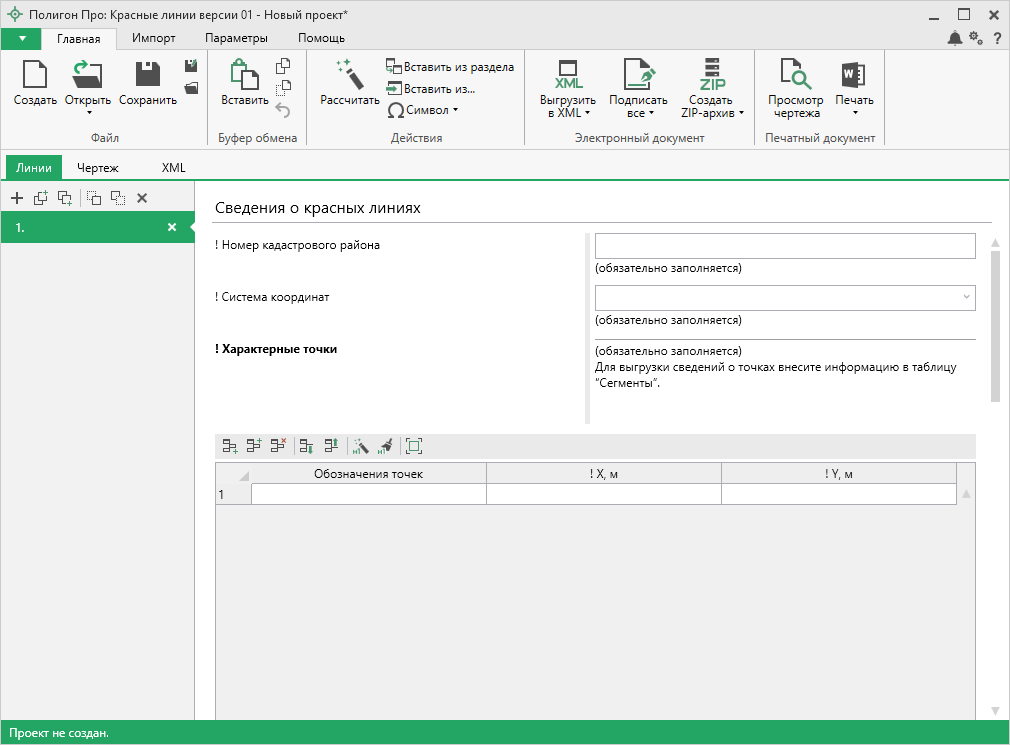

Раздел "Линии" предназначен для внесения сведений о пространственной составляющей красных линий.

image alt center

В поле "! Номер кадастрового района" укажите номер кадастрового района, в котором расположен объект, например, "43:01".

В поле "! Система координат" из выпадающего списка выберите систему координат или внесите сведения вручную.

В таблице "! Характерные точки" указываются уникальные обозначения всех точек красных линий и их точные координаты. В столбце:

  • "Обозначения точек" Вы можете указать уникальный идентификатор характерной точки красной линии (например, 1, 2 и т.д.) для удобной их идентификации в последующих таблицах и на чертеже;
  • "! X, м" / "! Y, м" укажите координату X / Y характерной точки с точностью до 0.01 метра;

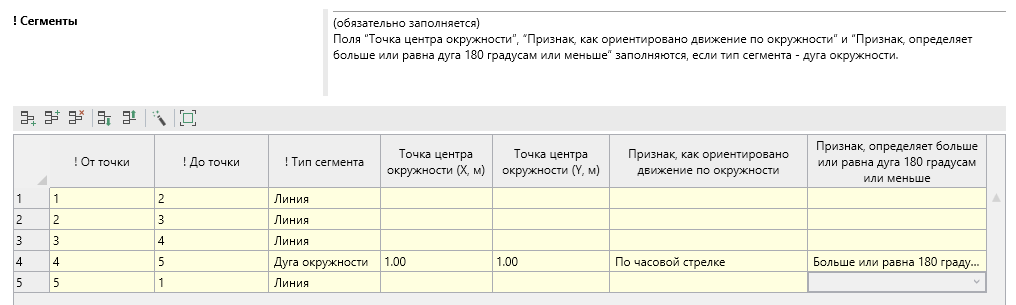

В таблице "! Сегменты" указывается тип сегментов: линия или дуга окружности, а также описываются параметры дуг. Таблица является расчетной, поэтому нажмите на кнопку image, чтобы заполнить ее. В столбце:

image alt center

  • "! От точки" / "! До точки" автоматически заполнятся идентификаторы начальной / конечной точки сегмента.
  • "! Тип сегмента" выберите из выпадающего списка "Линия" или "Дуга окружности";
  • "Точка центра окружности (X, м)" / "Точка центра окружности (Y, м)" укажите координаты X / Y центра окружности, по которым проходит дуга. Данный и последующие столбцы заполняются только в том случае, если сегмент является дугой окружности;
  • "Признак, как ориентировано движение по окружности" выберите направление "По часовой стрелке" или "Против часовой стрелки";
  • "Признак, определяет больше или равна дуга 180 градусам или меньше" выберите "Больше или равна 180 градусам" или "Меньше 180 градусов".

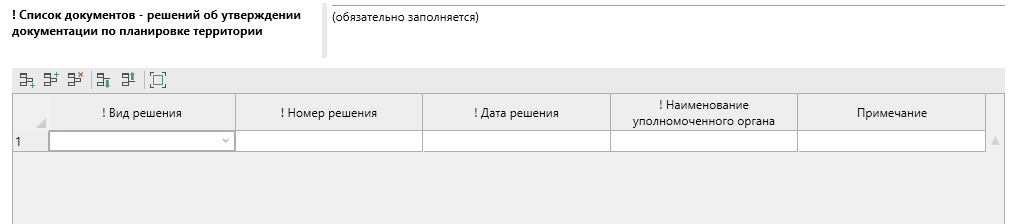

В таблице "! Список документов - решений об утверждении документации по планировке территории" заполните реквизиты документов, которые юридически утверждают местоположение данных красных линий. В столбце:

image alt center

  • "! Вид решения" заполните поле, после выгрузки в XML оно автоматически будет сохранено в накапливаемый список;
  • "! Номер решения" заполните номер документа;
  • "! Дата решения" укажите дата подписания документа;
  • "! Наименование уполномоченного органа" укажите полное наименование органа, издавшего документ;
  • "Примечание" при необходимости заполните дополнительную информацию.
